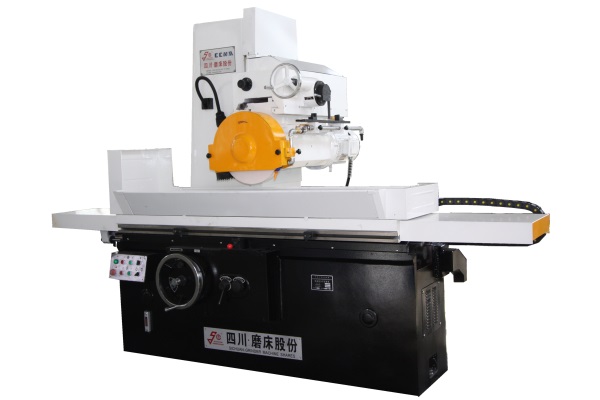

​M7150C系列卧轴矩台平面磨床

M7150C系列卧轴矩台平面磨床


     本系列机床采用砂轮周边进行磨削,可磨削钢材、铸件、有色金属和玻璃、陶瓷等制成的各类工件平面。适用于各种机械加工车间和机修车间。

主要特点:

   工作台纵向运动和磨头横向进给均采用液压驱动,无级调速 ,横向进给也可以手动。

   工作台导轨粘贴聚四氟乙烯板,耐磨性好,使用寿命长。

   机床的垂直进给运动采用滚珠丝杠副,进给灵敏度高。

   磨头采用内置式电机,结构紧凑,主轴刚性好,精度高。

   磨头垂直进给为手动,配有快速升降机构,能减轻劳动强度,提高工作效率。



                             主要技术参数                                   单 位M7150CM7150C×12.5   M7150C×16   M7150C×20   M7150C×30

工作台面尺寸(长×宽)mm1250×5001250×5001600×5002000×5003000×500
最大磨削尺寸(长×宽×高)mm1000×500×4001250×500×4001600×500×4002000×500×4003000×500×400
工作台纵向行程mm13001300165020503100
工作台纵向移动速度(无级调速)m/min3~223~223~203~203~20

工作台T型槽(槽数×槽宽)mm3×223×223×223×223×22

工作台承载能力(包含电磁吸盘重量)kg850850108813602300

砂轮轴中心至工作台距离mm150~600150~600150~600150~600150~600

磨头最大行程横向(手动或液动)mm540540540540540

垂直(手动或机动)mm400400400400400
横向进给(可手动)(无级调速)/连续m/min0.5~30.5~30.5~30.5~30.5~3

每工作行程断续进给量mm/次3~303~303~303~303~30
垂直进给手轮每格mm0.010.010.010.010.01

手轮每转mm11111

磨头快速升降速度mm/min≥400≥400≥400≥400≥400

砂轮轴转速rpm14401440144014401440

砂轮尺寸(外径×宽度×内径)mmΦ400×40×Φ127Φ400×40×Φ127Φ400×40×Φ127Φ400×40×Φ127Φ400×40×Φ127
电机电机总功率kw13.495/16.99513.495/16.99513.495/16.99513.495/16.99525/28.5
功率磨头电动机功率kw7.5/117.5/117.5/117.5/117.5/11
工作加工表面对基面的平行度mm0.015/10000.015/10000.015/10000.015/10000.015/1000
精度表面粗糙度µmRa0.63Ra0.63Ra0.63Ra0.63Ra0.63
重量机床毛重  G.W kg≈5800≈5900≈6400≈7500≈14000
机床外形尺寸(长×宽×高)mm4000×2060×20954000×2060×20954150×2060×20954850×2060×20959200×2260×2250

注:可根据顾客要求进行立柱加高设计,产品外观或技术参数改变,恕不另行通知。
