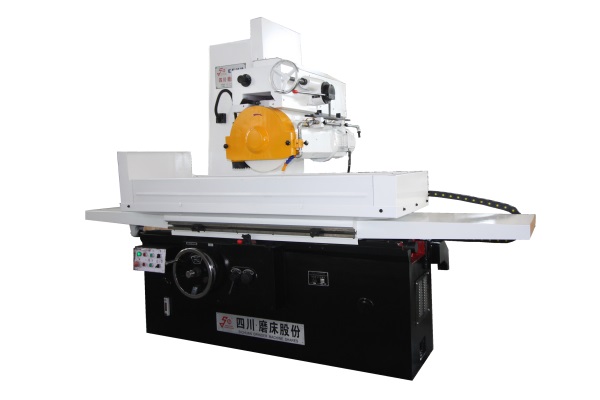

M7132C系列卧轴矩台平面磨床

立即购买在线询价：13880078022

M7132C系列卧轴矩台平面磨床

本系列机床采用砂轮周边进行磨削，可磨削钢材、铸件、有色金属和玻璃、陶瓷等制成的各类工件

平面。适用于各种机械加工车间和机修车间。

主要特点：

工作台纵向运动和磨头横向进给均采用液压驱动，无级调速，横向进给也可以手动。

机床的垂直进给运动采用滚珠丝杠副，进给灵敏度高。

磨头采用内置式电机，结构紧凑，主轴刚性好，精度高。

磨头垂直进给为手动，配有快速升降机构，能减轻劳动强度，提高工作效率。

4米以上机床采用独立液压站，工作可靠。机床变形小。磨头采用外置电机。


主要技术参数			单位	M7132C	M7132C×12.5	M7132Cx16	M7132Cx20	M7132C×40
	工作台面尺寸（长×宽）		mm	1000×320	1250×320	1600×320	2000×320	4000×320
工	最大磨削尺寸（长×宽×高）		mm	1000×320×400	1250×320×400	1600×320×400	2000×320×400	4000×320×400
作	工作台纵向行程		mm	1050	1300	1650	2050	4100
台	工作台纵向移动速度（无级调速）		m/min	3～27	3～25	3～22	3～22	3～22
	工作台T型槽（槽数×槽宽）		mm	3×18	3×18	3×18	3×18	3×18
	工作台承载能力（包含电磁吸盘重量）		kg	499	500	799	998	2000
	砂轮轴中心至工作台距离		mm	150～600	150～600	150～600	150～600	150～600
	磨头最大行程	横向（手动或液动）	mm	350	350	350	350	350
	磨头最大行程	垂直（手动或机动）	mm	400	400	400	400	400
磨	横向进给(可手动)	（无级调速）/连续	m/min	0.5～3	0.5～3	0.5～3	0.5～3	0.5～3
	横向进给(可手动)	每工作行程断续进给量	mm/次	3～30	3～30	3～30	3～30	3～25
头	垂直进给	手轮每格	mm	0.01	0.01	0.01	0.01	0.005
	垂直进给	手轮每转	mm	1	1	1	1	0.5
	磨头快速升降速度		mm/min	≥400	≥400	≥400	≥400	≥200
	砂轮轴转速		rpm	1440	1440	1440	1440	1440
	砂轮尺寸（外径×宽度×内径）		mm	Φ400×40×Φ127	Φ400×40×Φ127	Φ400×40×Φ127	Φ400×40×Φ127	Φ400×50×Φ203
电机	电机总功率		kw	10.995/14.495	10.995/14.495	13.495/16.995	13.495/16.995	≈25/27
功率	磨头电动机功率		kw	7.5/11	7.5/11	7.5/11	7.5/11	9/11
工作	加工表面对基面的平行度		mm	0.015/1000	0.015/1000	0.015/1000	0.015/1000	0.015/1000
精度	表面粗糙度		µm	Ra0.63	Ra0.63	Ra0.63	Ra0.63	Ra0.63
重量	机床毛重 G.W		kg	≈4000	≈4200	≈5600	≈6000	≈12000
机床外形尺寸（长×宽×高）			mm	3150×1673×2095	3350×1673×2095	4150×1673×2095	4850×1673×2095	11000×1700×2200

注:可根据顾客要求进行立柱加高设计,产品外观或技术参数改变，恕不另行通知。
