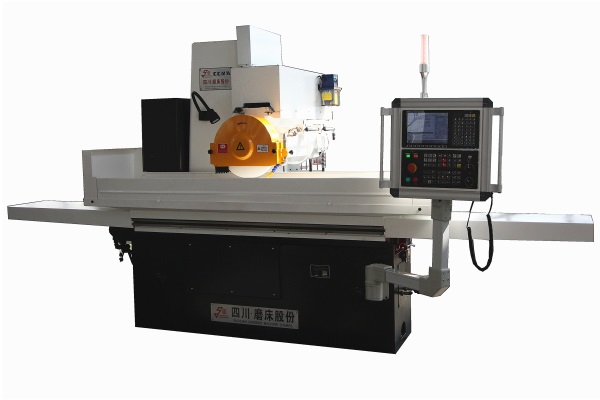

MK71系列数控半封闭式卧轴矩台平面磨床
本系列机床以砂轮周边磨削为主,具有双轴数控自动进刀功能,能自动完成工件平面加工磨削需要,显著减轻操作者劳动强度,可一人操作多台机床。
主要特点:
1、本机床采用华中数控HNC-808DG磨床数控系统,可以按程序自动进刀磨削工件,减轻操作者的劳动强度,很大的提高加工效率。配套绝对值伺服电机。工作稳定,控制精度高,可靠性高。也可选用其他数控系统。
2、本机床所有重要铸件均经过二次去应力时效处理,材质稳定,变形很小。
3、床身材质为高等级铸铁,硬导轨采用一平一V方式,导向性好,精度高,刚性好,使用寿命长。
4、工作台纵向移动为液压传动,操作方便,并可无级调速,工作稳定,可靠。
5、磨头采用进口精密级滚动轴承主轴,旋转精度高,经久耐用。
6、磨头横向进给(Y轴):Y轴横向进给采用数控系统控制交流伺服电机驱动滚珠丝杠,实现自动定距离磨削、间歇进给、微量进给、无级调速等功能,采用电子手轮可实现对刀功能及微进给功能。
7、磨头垂直进给(Z轴):Z轴垂直进给采用数控系统控制交流伺服电机驱动滚珠丝杠,实现自动磨削、间歇进给、微量进给、无级调速等功能,采用电子手轮可实现对刀功能及微进给功能。
8、本机具有工作台退磁装置,便于装卸工件。
9、采用自动间歇润滑系统,润滑机床运动部件。
10、机床运动平稳、性能可靠、噪音低。
主要技术参数 | 单 位 | MK7140C | ||
工 作 台 | 工作台面尺寸(长×宽) | mm | 1000×400 | |
最大磨削尺寸(长×宽×高) | mm | 1000×400×400 | ||
工作台纵向行程 | mm | 1050 | ||
工作台纵向移动速度(无级调速) | m/min | 3~27 | ||
工作台T型槽(槽数×槽宽) | mm | 3×18 | ||
工作台承载能力(包含电磁吸盘重量) | kg | 624 | ||
磨 头 | 砂轮轴中心至工作台距离 | mm | 150~600 | |
磨头最大行程 | 横向(手动或液动) | mm | 440 | |
垂直(手动或机动) | mm | 400 | ||
横向进给(可手动) | (无级调速)/连续 | m/min | 0.5~3 | |
每工作行程断续进给量 | mm/次 | 3~30 | ||
最小进给量 | mm | 0.005 | ||
垂直进给 | 最小进给量 | mm | 0.005 | |
磨头快速升降速度 | mm/min | ≥400 | ||
砂轮轴转速 | rpm | 1440 | ||
砂轮尺寸(外径×宽度×内径) | mm | Φ400×40×Φ127 | ||
电机 | 电机总功率 | kw | 10.995 | |
功率 | 磨头电动机功率 | kw | 7.5 | |
工作 | 加工表面对基面的平行度 | mm | 0.015/1000 | |
精度 | 表面粗糙度 | µm | Ra0.63 | |
重量 | 机床毛重 G.W | kg | ≈4200 | |
机床外形尺寸(长×宽×高) | mm | 3350×1673×2095 |
注:可根据顾客要求进行立柱加高设计,产品外观或技术参数改变,恕不另行通知。
